隨著經濟的發展和人民生活水平的提高，各種纖維及紡織品的應用領域逐漸擴大。纖維具有易燃的缺點，是引發火災的主要隱患，對其進行蜜桃视频中文字幕處理，提高蜜桃视频中文字幕性能非常必要。本文主要闡述用於不同纖維的蜜桃视频中文字幕劑！

天然纖維

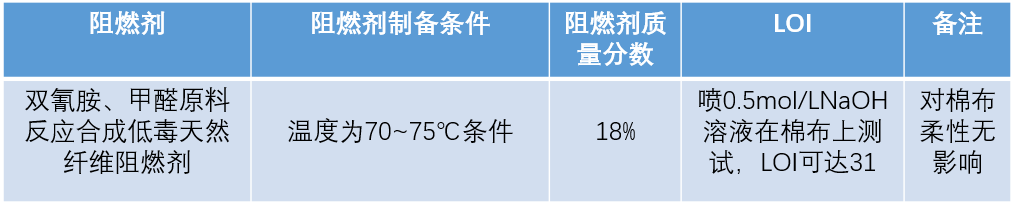

隨之蜜桃视频中文字幕劑物質越多，斷麵孔洞增多且孔徑增大，這種泡沫層可有效防止火焰的蔓延和傳播。

人造纖維

人造纖維是利用天然高分子化合物或其衍生物做原料，溶解於溶劑或製備成衍生物後溶解於溶劑生成紡織溶液，之後再經紡絲加工製得多種化學纖維。

該蜜桃视频中文字幕劑兼具催化脫水作用，在290℃時促使纖維分解並脫水炭化，使蜜桃视频中文字幕粘膠纖維殘留量增加16%。

補充：以苯氧基磷腈為蜜桃视频中文字幕劑，烷基多糖苷為乳化劑，按一定比例將製備好的蜜桃视频中文字幕劑漿料加入紡絲母液中，製得具有蜜桃视频中文字幕性的粘膠纖維。隨著蜜桃视频中文字幕劑量增加，蜜桃视频中文字幕效果明顯增強，經30次水洗仍可保持蜜桃视频中文字幕效果。

無機納米蜜桃视频中文字幕粘膠纖維將無機納米蜜桃视频中文字幕技術與粘膠纖維的高濕模量相結合，通過優化改性紡絲液的老成和磺化等工藝紡製而成，其LOI達到27以上。

共混添加型蜜桃视频中文字幕劑和共聚反應型蜜桃视频中文字幕劑工藝簡單，成本低，見效快。共混添加型蜜桃视频中文字幕劑主要是磷係蜜桃视频中文字幕劑，各種有機磷酸酯、聚磷酸銨及磷酸三甲苯酯等含磷化合物都可用於聚酯纖維蜜桃视频中文字幕改性。

其中，芳香族磷酸酯水解穩定性好，加入到聚酯熔體中可以提高聚酯耐溫性，有較好的加工性，不會影響聚酯纖維的力學性能和散熱性能。

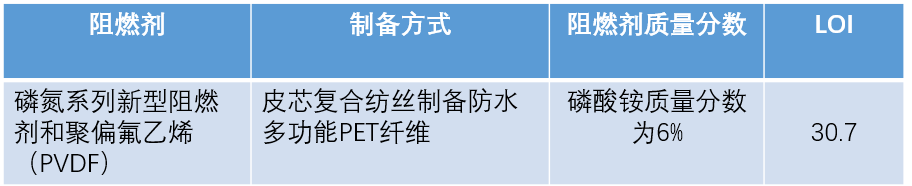

有機蜜桃视频中文字幕劑G-77可對芯層聚酯進行蜜桃视频中文字幕改性，采用自製蜜桃视频中文字幕母粒和聚偏氟乙烯對皮層聚酯進行防水改性。

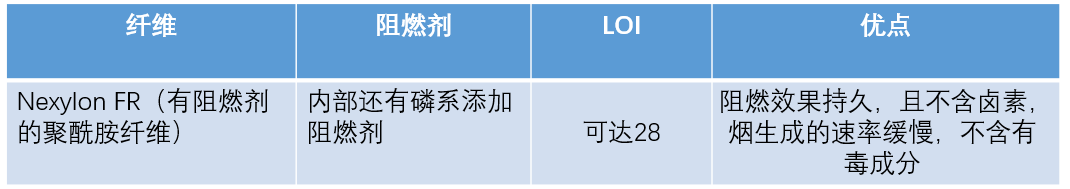

用於聚酰胺纖維的蜜桃视频中文字幕劑較多，如有機矽、硼酸鋅及三氧化二銻和氯化石蠟混合蜜桃视频中文字幕體係對聚酰胺進行蜜桃视频中文字幕改性，蜜桃视频中文字幕效果較好。

采用納米黏土作為蜜桃视频中文字幕劑與聚酰胺共混進行蜜桃视频中文字幕改性，納米黏土的質量分數為2%~3%，就可以縮減熱釋放的量。

維綸

以乙炔和醋酸為原料加工成醋酸乙烯，經聚合成聚醋酸乙烯，加醇分解的聚乙烯醇纖維。聚乙烯醇（PVA）由C、H、O元素組成，蜜桃视频中文字幕性能差，其LOI僅為19.7。采用聚乙烯醇作為成纖基，將PVA與三聚氰胺甲醛（MF）溶液複合，通過常規是濕法紡絲得到MF——PVA蜜桃视频中文字幕纖維，熱分解溫度為300℃，LOI達到35。

以三聚氰胺、甲醛、聚乙烯醇水溶液為原料反應製得紡絲原料，通過濕法紡絲得到三聚氰胺甲醛——聚乙烯醇（MF——PVA）纖維，加入硼酸，可以抑製MF樹脂溶出，LOI可達40。

丙綸

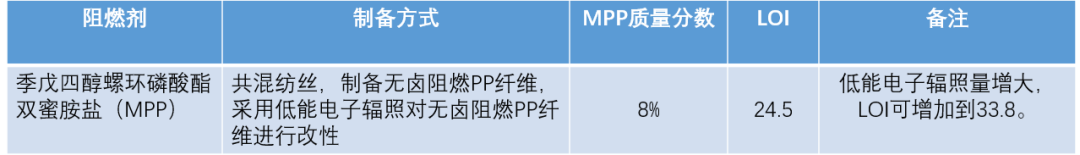

蜜桃视频中文字幕丙綸（PP）多以鹵係蜜桃视频中文字幕劑為主，但在燃燒過程中伴隨著大量的濃煙，同時有毒氣體也會在燃燒過程中釋放出來。近年來，無鹵蜜桃视频中文字幕劑代替鹵素蜜桃视频中文字幕劑已經成為新的發展趨勢，其中，膨脹型蜜桃视频中文字幕劑不含鹵素且蜜桃视频中文字幕效率高。

用五氧化二磷（P2O5）、季戊四醇（PT）和三聚氰胺（M）按比例混合製備膨脹型蜜桃视频中文字幕劑，隨著P2O5比例增加，蜜桃视频中文字幕性明顯提高。

腈綸

共混蜜桃视频中文字幕腈綸中蜜桃视频中文字幕劑含量不能太高，所以要選用高效的蜜桃视频中文字幕劑。

采用銅離子處理腈綸，在與水合肼及蜜桃久久久网站鈉和精煉劑組成的混合水溶液反應，製備蜜桃视频中文字幕腈綸。水合肼加入量20ml，5%的蜜桃久久久网站鈉4.7 ml，10%的精煉劑9.4 ml，熱處理溫度160℃，熱處理180min，腈綸的LOI可達32.8。
